Kiểm Tra NDT Là Gì? Các Phương Pháp Thử Không Phá Hủy Mối Hàn

NDT (Non Destructive Testing) là nhóm các phương pháp kỹ thuật sử dụng các hiện tượng vật lý như sóng âm, từ trường hay tia X để đánh giá tính toàn vẹn và phát hiện khuyết tật bên trong hoặc bề mặt của vật liệu mà không làm thay đổi hay ảnh hưởng đến khả năng sử dụng của đối tượng kiểm tra.

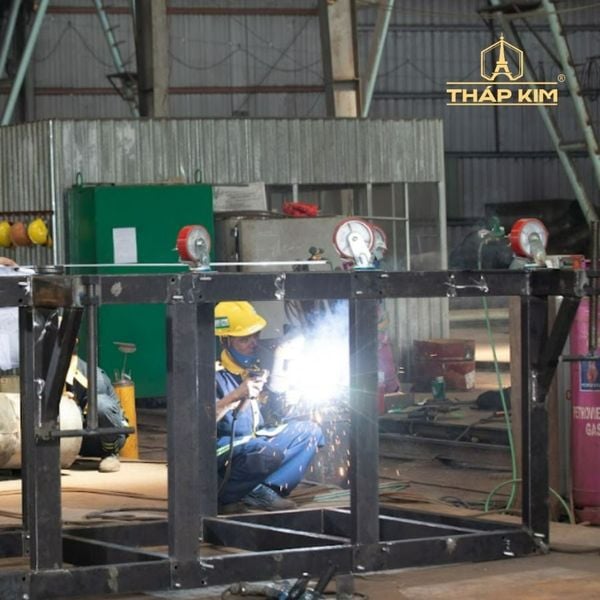

Tổng quan về kiểm tra NDT trong ngành kết cấu thép

Nhận diện rủi ro từ các khuyết tật mối hàn ngầm

Trong lĩnh vực gia công cơ khí và lắp dựng nhà xưởng công nghiệp, một mối hàn sở hữu vẻ bề ngoài láng mịn chưa chắc đã đảm bảo sự hoàn hảo ở cấu trúc bên trong. Những khuyết tật mối hàn ẩn giấu như rỗ khí, vết nứt chân hay hiện tượng ngậm xỉ mới chính là nguyên nhân cốt lõi gây ra các sự cố sập đổ công trình nghiêm trọng về sau. Để kiểm soát triệt để các rủi ro tiềm ẩn này, quy trình kiểm tra NDT ra đời và trở thành một bước nghiệm thu bắt buộc đối với mọi nhà thầu chuyên nghiệp, đóng vai trò như một lớp khiên bảo vệ sự an toàn dài hạn cho dự án.

Ưu điểm vượt trội so với phương pháp kiểm tra phá hủy

Điểm khác biệt hoàn toàn của NDT so với các phương pháp kiểm tra phá hủy truyền thống (như kéo, nén, uốn mẫu) nằm ở tính bảo tồn. Trong khi các phương pháp cũ buộc phải làm hỏng mẫu thử để lấy số liệu, NDT cho phép các kỹ sư kiểm định trực tiếp trên sản phẩm hoàn thiện như dầm thép, bồn bể áp lực hay đường ống công nghệ ngay tại xưởng. Giá trị cốt lõi này giúp chủ đầu tư đánh giá chính xác chất lượng thực tế mà vẫn giữ nguyên trạng thái làm việc của vật thể, không gây lãng phí vật tư hay làm gián đoạn tiến độ thi công.

Nguyên lý hoạt động của các phương pháp thử không phá hủy mối hàn

Tùy thuộc vào đặc tính vật lý của vật liệu cần kiểm tra là thép đen có từ tính hay thép không gỉ, cũng như vị trí của mối hàn là đối đầu hay góc, các kỹ sư sẽ lựa chọn phương pháp NDT phù hợp nhất để tối ưu hóa hiệu quả phát hiện lỗi.

Phương pháp kiểm tra bằng mắt thường Visual Testing

Đây là bước đánh giá đầu tiên và cơ bản nhất trong mọi quy trình kiểm soát chất lượng. Các kỹ sư QA/QC sử dụng sự hỗ trợ của kính lúp, đèn pin cường độ cao và bộ thước đo chuyên dụng để quan sát trực tiếp bề mặt mối hàn. Mặc dù nghe có vẻ đơn giản, phương pháp này đòi hỏi người kiểm tra phải có kinh nghiệm dày dặn để nhận diện các lỗi ngoại quan như lệch cạnh, sai kích thước đường hàn, hiện tượng bắn tóe kim loại, cháy chân hoặc các lỗ rỗ khí xuất hiện ngay trên bề mặt.

Phương pháp kiểm tra thẩm thấu chất lỏng Penetrant Testing

Phương pháp này thường được giới kỹ thuật gọi là kiểm tra bằng thuốc thử màu, dựa trên nguyên lý mao dẫn của chất lỏng. Quy trình bắt đầu bằng việc phun một dung dịch màu đỏ có khả năng thẩm thấu cực cao lên bề mặt mối hàn đã được làm sạch. Chất lỏng này sẽ len lỏi vào sâu bên trong các vết nứt tế vi mà mắt thường không thể nhìn thấy. Sau một khoảng thời gian nhất định, bề mặt được lau sạch và phun lên một lớp thuốc hiện hình màu trắng. Lúc này, dung dịch màu đỏ còn đọng lại trong các khe nứt sẽ thấm ngược trở ra, tạo thành các vệt đỏ rõ nét trên nền trắng, giúp kỹ sư định vị chính xác vị trí khuyết tật. Phương pháp này đặc biệt hiệu quả khi kiểm tra các vật liệu không nhiễm từ như Inox, Nhôm hoặc Sứ.

Phương pháp kiểm tra từ tính Magnetic Particle Testing

Kiểm tra từ tính hay còn gọi là kiểm tra bột từ hoạt động dựa trên nguyên lý từ trường. Kỹ sư sẽ sử dụng thiết bị gông từ để tạo ra một từ trường mạnh chạy qua chi tiết thép cần kiểm tra. Nếu tại khu vực đó tồn tại vết nứt hoặc khuyết tật làm gián đoạn đường sức từ, từ trường sẽ bị biến dạng và rò rỉ ra ngoài không gian. Khi rắc bột từ lên bề mặt, các hạt bột sắt sẽ bị hút tập trung vào vị trí rò rỉ đó, vẽ nên hình dạng cụ thể của vết nứt. Phương pháp này có độ nhạy rất cao đối với các vết nứt bề mặt và cận bề mặt, thường được áp dụng cho các vật liệu sắt từ như thép SS400 hay A36 tại các vị trí mối hàn góc, chân cột hoặc bản mã.

Phương pháp siêu âm mối hàn Ultrasonic Testing

Siêu âm mối hàn là kỹ thuật kiểm tra nâng cao sử dụng chùm sóng âm có tần số cao để đi sâu vào bên trong cấu trúc kim loại. Đầu dò của máy siêu âm sẽ phát ra sóng âm truyền qua vật liệu, và khi chùm sóng này gặp các bất đồng nhất bên trong như bọt khí, xỉ hàn hay vết nứt ngầm, nó sẽ bị phản xạ trở lại đầu thu. Tín hiệu phản hồi này được hiển thị dưới dạng xung sóng trên màn hình thiết bị, cho phép kỹ sư xác định được không chỉ vị trí mà còn cả độ sâu và kích thước của khuyết tật. Đây là phương pháp chủ đạo để kiểm tra các mối hàn đối đầu của dầm chính hoặc cột chịu lực, nơi yêu cầu độ ngấu hoàn toàn.

Phương pháp chụp ảnh tia X Radiographic Testing

Tương tự như việc chụp X-quang trong y tế, phương pháp này sử dụng tia X hoặc tia Gamma chiếu xuyên qua vật thể hàn để ghi lại hình ảnh cấu trúc bên trong lên phim chụp. Các khuyết tật như rỗ khí, ngậm xỉ hay vết nứt sẽ hấp thụ tia phóng xạ khác với phần kim loại đặc, từ đó hiện ra dưới dạng các đốm đen hoặc sáng trên phim. Ưu điểm lớn nhất của phương pháp này là cung cấp bằng chứng trực quan và lưu trữ được hồ sơ vĩnh viễn dưới dạng phim chụp. Tuy nhiên, do chi phí cao và yêu cầu nghiêm ngặt về an toàn phóng xạ, nó thường chỉ được chỉ định cho các hệ thống đường ống áp lực cao hoặc đường ống dẫn khí.

So sánh phạm vi ứng dụng của từng phương pháp NDT

Việc lựa chọn phương pháp kiểm tra nào không chỉ dựa trên chi phí mà còn phụ thuộc vào tính chất kỹ thuật của từng loại kết cấu. Dưới đây là bảng tổng hợp các đặc tính kỹ thuật giúp chủ đầu tư dễ dàng hình dung và ra quyết định.

Bảng so sách các phương pháp NDT

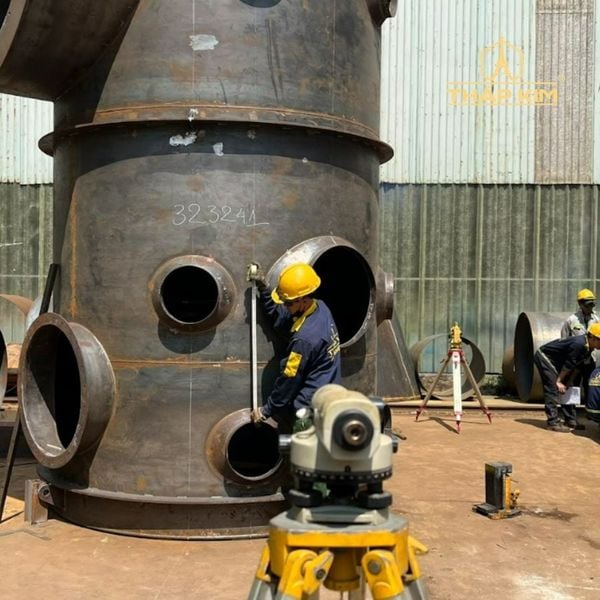

Tiêu chuẩn nghiệm thu và kiểm soát chất lượng

Thiết lập Quy trình hàn (WPS) và kiểm soát vật liệu đầu vào

Tại Tháp Kim, chúng tôi quan niệm NDT là hàng rào kỹ thuật quan trọng nhất để bảo vệ an toàn công trình. Quy trình chất lượng luôn bắt đầu từ việc thiết lập Quy trình hàn (WPS) chuẩn xác. Các thông số như dòng điện, vật liệu hàn đều được tính toán kỹ lưỡng để phù hợp với đặc tính cơ lý của từng mác thép SS400 hay A36, giúp hạn chế tối đa lỗi ngay từ khâu chuẩn bị.

Giám sát kỹ thuật hàn 3G, 6G và siêu âm đường hàn

Trong suốt quá trình thi công, đội ngũ kỹ sư luôn giám sát chặt chẽ để đảm bảo thợ tuân thủ đúng kỹ thuật hàn 3G hoặc 6G theo yêu cầu dự án. Sau khi hoàn thiện, bên cạnh kiểm tra ngoại quan, các cấu kiện chịu lực trọng yếu sẽ được áp dụng siêu âm đường hàn hoặc kiểm tra từ tính với tỷ lệ từ 20% đến 100%. Kết quả cuối cùng luôn được minh bạch hóa bằng các báo cáo độc lập từ đơn vị kiểm định thứ ba, đảm bảo tính khách quan tuyệt đối khi bàn giao.

Tuân thủ tiêu chuẩn nghiệm thu quốc tế (AWS D1.1, ASME)

Mọi kết quả đánh giá tại nhà máy sẽ đều được tham chiếu dựa trên các bộ tiêu chuẩn nghiệm thu quốc tế uy tín. Cụ thể, nhà thầu áp dụng AWS D1.1 cho kết cấu thép xây dựng, ASME Section IX cho bồn bể áp lực và TCVN 6700-1 để đánh giá mức chất lượng mối hàn. Sự tuân thủ nghiêm ngặt này giúp loại bỏ hoàn toàn rủi ro về kết cấu, đảm bảo công trình vận hành bền bỉ.

Hiểu đúng để lựa chọn giải pháp kiểm tra an toàn

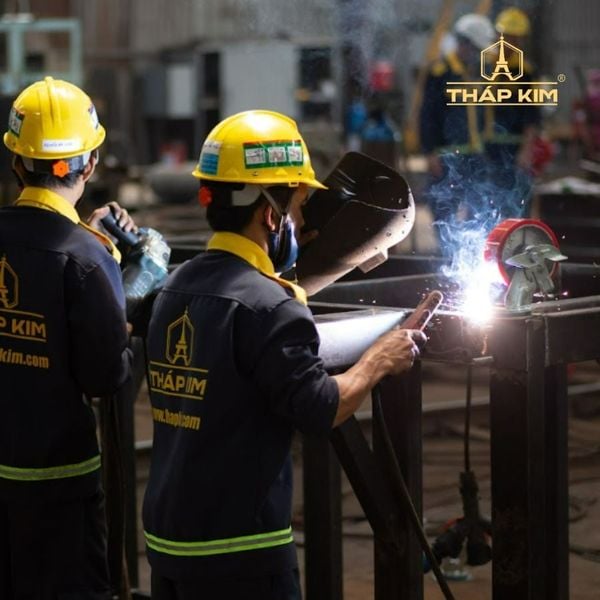

Việc áp dụng các phương pháp kiểm tra không phá hủy NDT chính là thước đo lương tâm nghề nghiệp của một nhà thầu kết cấu thép. Một công trình chất lượng không chỉ nằm ở lớp sơn hào nhoáng bên ngoài mà phải bắt nguồn từ sự liên kết vững chắc, không khuyết tật từ sâu bên trong lõi thép. Hiểu rõ về UT, MT hay PT giúp chủ đầu tư và các kỹ sư có cái nhìn thấu đáo hơn trong việc giám sát và nghiệm thu, từ đó đưa ra những lựa chọn đúng đắn để đảm bảo sự an toàn tuyệt đối và tuổi thọ lâu dài cho dự án của mình.
