Shop Drawing Là Gì? Tầm Quan Trọng Trong Gia Công Kết Cấu Thép
Vai Trò Cốt Lõi Của Bản Vẽ Shop Drawing Trong Gia Công Kết Cấu Thép
Shop drawing (bản vẽ shop) là bản vẽ thi công chi tiết phục vụ trực tiếp cho quá trình gia công, chế tạo và lắp dựng kết cấu thép, được triển khai dựa trên bản vẽ thiết kế cơ sở/thiết kế kỹ thuật đã được phê duyệt. Đây là loại bản vẽ chế tạo mang tính sản xuất, đóng vai trò cầu nối giữa ý tưởng thiết kế và sản phẩm thực tế tại nhà máy.
Trong lĩnh vực gia công kết cấu thép công nghiệp, shop drawing không đơn thuần là bản vẽ, mà là tài liệu kỹ thuật quyết định độ chính xác, tiến độ và chất lượng của toàn bộ dự án.
Vai trò của bản vẽ shop trong thi công kết cấu thép
Khác với bản vẽ thiết kế dùng để xin phép hoặc thẩm tra, bản vẽ shop được lập ra để:
- Gia công cấu kiện thép tại nhà máy.
- Lắp dựng chính xác ngoài công trường.
- Đồng bộ giữa thiết kế - sản xuất - thi công.
Một bộ shop drawing chuẩn sẽ thể hiện đầy đủ:
- Kích thước chi tiết từng cấu kiện.
- Vị trí lỗ bu lông, mối hàn.
- Chủng loại vật liệu, mác thép.
- Quy cách gia công, dung sai kỹ thuật.
- Trình tự lắp dựng.
Trong thực tế, sai sót ở shop drawing đồng nghĩa với sai sót dây chuyền: cắt sai → hàn sai → không lắp được → chậm tiến độ → phát sinh chi phí.
Phân biệt bản vẽ shop drawing và các loại bản vẽ khác
Đây là điểm nhiều chủ đầu tư và nhà thầu phụ thường nhầm lẫn, dẫn đến đánh giá thấp vai trò của shop drawing.
Bảng so sánh các loại bản vẽ trong dự án kết cấu thép
Với kết cấu thép, shop drawing là “ngôn ngữ sản xuất” của nhà máy.
Shop drawing và mối liên hệ với gia công kết cấu thép
Trong gia công kết cấu thép, mọi công đoạn đều phụ thuộc vào bản vẽ shop:
- Máy cắt CNC lấy dữ liệu từ shop drawing.
- Tổ hợp, hàn dựa trên kích thước và dung sai trong bản vẽ.
- Phun cát - sơn theo quy cách thể hiện trên bản vẽ chế tạo.
Giá trị cụ thể của một bộ shop drawing đạt chuẩn kỹ thuật
Một bộ shop drawing chất lượng cao không chỉ là bản vẽ đẹp mà là công cụ kiểm soát toàn bộ chuỗi sản xuất kết cấu thép, thể hiện rõ qua các yếu tố sau:
- Giảm sai hỏng trong gia công
Shop drawing thể hiện chính xác kích thước từng cấu kiện, vị trí lỗ bu lông, bản mã, chiều dài cắt, góc vát mép hàn… Nhờ đó, thép được cắt - tổ hợp - hàn đúng ngay từ đầu, hạn chế tình trạng cắt sai, khoan lệch, phải sửa hoặc loại bỏ cấu kiện. - Hạn chế chỉnh sửa tại công trường
Khi shop drawing đã tính đủ khe hở lắp ghép, dung sai thi công và trình tự lắp dựng, các cấu kiện khi đưa ra công trường sẽ khớp nối chính xác, không cần cắt đục, nắn chỉnh thủ công - vốn là nguyên nhân chính gây trễ tiến độ và mất an toàn lao động. - Tăng tốc độ sản xuất hàng loạt trong nhà máy
Shop drawing được chuẩn hóa theo module giúp nhà máy có thể:- Gia công đồng thời nhiều cấu kiện.
- Lập kế hoạch sản xuất theo từng batch.
- Tối ưu đường chạy máy CNC, máy cắt, máy hàn.
- Điều này giúp rút ngắn thời gian sản xuất mà vẫn đảm bảo độ chính xác.
- Kiểm soát chất lượng đồng đều giữa các cấu kiện
Mỗi cấu kiện đều có mã số, quy cách và vị trí lắp rõ ràng trên shop drawing, cho phép bộ phận QA/QC:- Đối chiếu từng chi tiết khi nghiệm thu nội bộ.
- Truy xuất nhanh khi phát sinh lỗi.
- Đảm bảo tính đồng nhất giữa các cấu kiện cùng loại.
Ngược lại, shop drawing sơ sài hoặc thiếu kiểm soát kỹ thuật sẽ dẫn đến:
- Gia công sai phải sửa chữa hoặc loại bỏ.
- Lắp dựng không khớp, phát sinh cắt nối tại công trường.
- Tăng chi phí nhân công, vật tư và kéo dài tiến độ.
- Khiến năng lực nhà máy mạnh đến đâu cũng không thể phát huy hiệu quả thực tế.

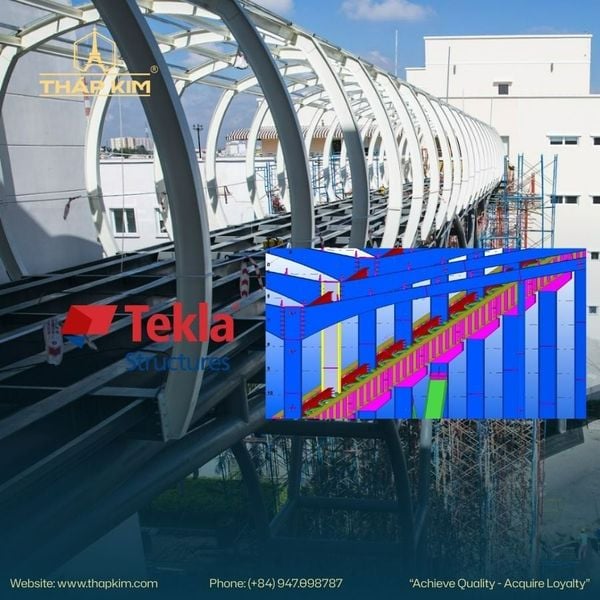

Triển khai bản vẽ shop bằng phần mềm Tekla và BIM trong xây dựng
Hiện nay, các nhà thầu kết cấu thép chuyên nghiệp đều triển khai shop drawing bằng phần mềm Tekla Structures, nằm trong hệ sinh thái BIM trong xây dựng.
Ưu điểm của Tekla và BIM:
- Mô hình 3D chính xác từng cấu kiện.
- Phát hiện xung đột (clash detection) trước khi gia công.
- Tự động bóc tách khối lượng.
- Xuất dữ liệu trực tiếp cho máy CNC.
- Đồng bộ giữa thiết kế - sản xuất - lắp dựng.
Việc ứng dụng BIM không chỉ nâng cao độ chính xác mà còn giúp chủ đầu tư kiểm soát tiến độ, chi phí và rủi ro ngay từ giai đoạn bản vẽ.
Yêu cầu kỹ thuật của một bộ shop drawing đạt chuẩn
Một bộ bản vẽ shop đạt chuẩn trong gia công kết cấu thép cần đáp ứng:
- Phù hợp với bản vẽ thiết kế đã phê duyệt.
- Thể hiện đầy đủ chi tiết cấu kiện, mối nối.
- Rõ ràng về dung sai, ký hiệu hàn.
- Thống nhất với tiêu chuẩn áp dụng (TCVN, AWS, ISO…).
- Có khả năng truy xuất vật liệu và kiểm soát QA/QC.
Đây là lý do vì sao shop drawing thường được kiểm tra và phê duyệt nhiều vòng giữa nhà thầu, tư vấn giám sát và chủ đầu tư trước khi đưa vào sản xuất.

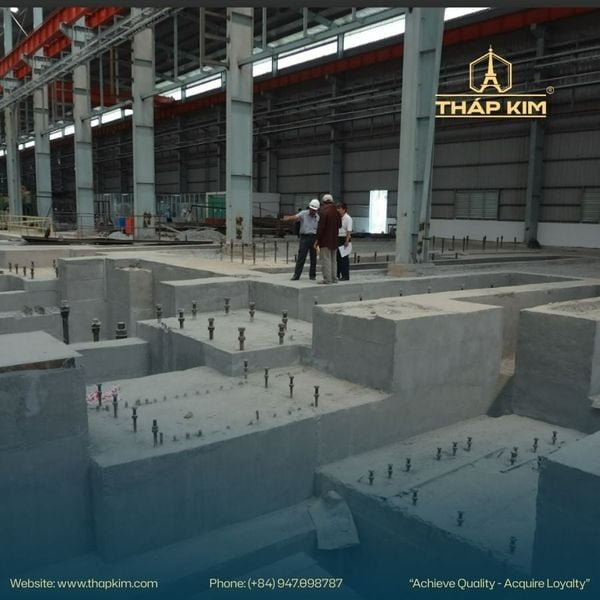

Năng lực triển khai shop drawing và vai trò quyết định trong chất lượng kết cấu thép
Trong các dự án công nghiệp quy mô lớn, năng lực triển khai shop drawing phản ánh trực tiếp trình độ kỹ thuật của nhà thầu kết cấu thép. Một đơn vị đủ năng lực không chỉ dừng lại ở việc vẽ đúng hình dạng cấu kiện, mà phải làm chủ toàn bộ chuỗi từ thiết kế triển khai đến sản xuất và lắp dựng thực tế.
Một nhà thầu kết cấu thép chuyên nghiệp cần đáp ứng đồng thời các yếu tố:
- Đội ngũ kỹ sư kết cấu giàu kinh nghiệm, am hiểu tiêu chuẩn kỹ thuật và thi công thực tế.
- Thành thạo các phần mềm Tekla, BIM trong xây dựng để kiểm soát xung đột và tối ưu hóa cấu kiện.
- Hiểu sâu quy trình gia công và lắp dựng tại nhà máy cũng như ngoài công trường.
- Phối hợp chặt chẽ giữa bộ phận bản vẽ và nhà máy sản xuất nhằm đảm bảo tính khả thi khi triển khai.
Tại Tháp Kim, việc triển khai shop drawing được xem là bước khởi đầu bắt buộc cho mọi dự án, nơi các bản vẽ không chỉ được kiểm soát về hình học mà còn được đối soát trực tiếp với năng lực gia công và trình tự lắp dựng thực tế.
