Phân Biệt Phương Pháp Siêu Âm Mối Hàn (UT) Và Chụp Phim (RT)

Siêu âm mối hàn UT và chụp phim RT trong kiểm tra mối hàn

Siêu âm mối hàn UT và chụp phim RT là hai phương pháp kiểm tra không phá hủy NDT được sử dụng phổ biến trong chế tạo bồn bể nhằm phát hiện khuyết tật ngầm và đánh giá chất lượng hàn giáp mối. Mỗi phương pháp dựa trên nguyên lý vật lý khác nhau như sóng âm và tia X, từ đó tạo ra cách tiếp cận riêng trong việc kiểm soát chất lượng mối hàn. Theo Tháp Kim, việc lựa chọn đúng phương pháp kiểm tra ảnh hưởng trực tiếp đến độ tin cậy của kết cấu và khả năng vận hành an toàn trong môi trường áp lực.

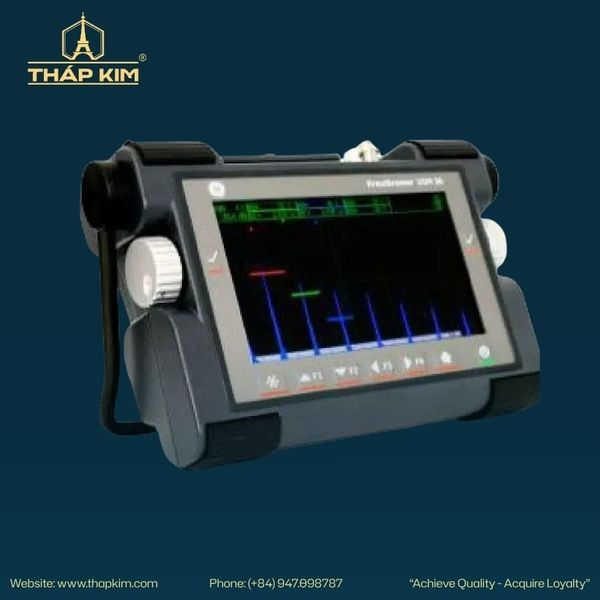

Nguyên lý siêu âm mối hàn UT trong kiểm tra không phá hủy

Cơ chế lan truyền sóng âm và phát hiện khuyết tật

Phương pháp siêu âm mối hàn UT sử dụng sóng âm tần số cao truyền vào vật liệu để phát hiện các bất liên tục bên trong. Khi sóng âm gặp khuyết tật ngầm như rỗ khí hoặc nứt, tín hiệu sẽ bị phản xạ và được ghi nhận bởi đầu dò.

UT cho phép xác định vị trí, kích thước và chiều sâu của khuyết tật với độ chính xác cao, đặc biệt trong các mối hàn dày hoặc yêu cầu kiểm tra chi tiết.

Khả năng đánh giá khuyết tật ngầm trong mối hàn

Siêu âm UT có khả năng phát hiện nhiều dạng khuyết tật khác nhau như rỗ khí, nứt, không ngấu hoặc không thấu. Phương pháp này đặc biệt hiệu quả trong việc kiểm tra các mối hàn có chiều dày lớn mà các phương pháp khác gặp hạn chế.

Việc phân tích tín hiệu phản xạ giúp đánh giá mức độ ảnh hưởng của khuyết tật đến khả năng chịu lực của mối hàn.

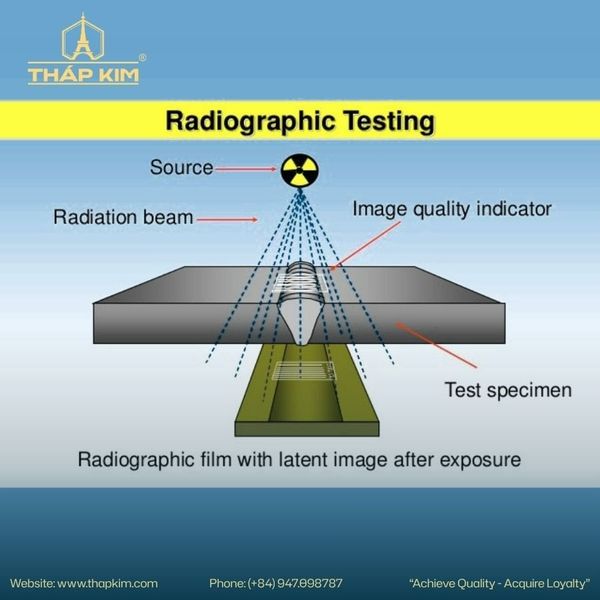

Nguyên lý chụp phim RT bằng tia X

Cơ chế tạo ảnh bằng tia X và phát hiện rỗ khí

Chụp phim RT sử dụng tia X hoặc tia gamma xuyên qua vật liệu và ghi lại hình ảnh trên phim hoặc thiết bị số. Các khuyết tật như rỗ khí hoặc lỗ rỗng sẽ hiện rõ trên ảnh do sự khác biệt về mật độ vật liệu.

RT cho phép quan sát trực quan cấu trúc bên trong mối hàn, giúp nhận diện nhanh các khuyết tật dạng thể tích.

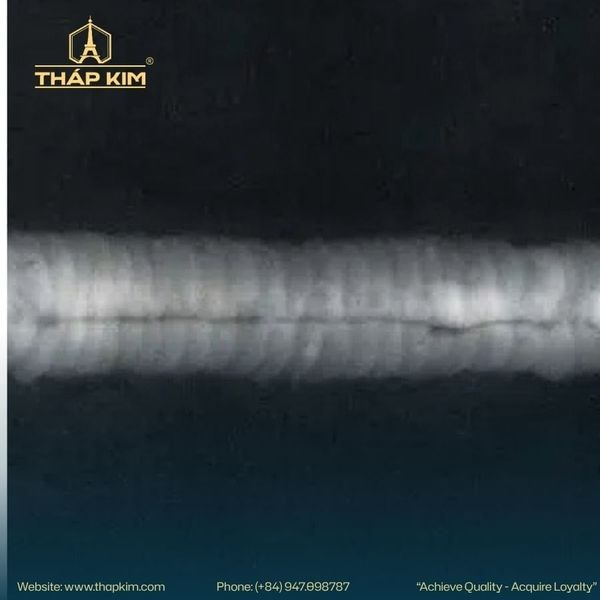

Khả năng đánh giá trực quan chất lượng mối hàn

Khác với UT, phương pháp RT cung cấp hình ảnh trực quan của mối hàn, từ đó hỗ trợ việc phân tích và lưu trữ dữ liệu kiểm tra. Điều này đặc biệt hữu ích trong các dự án yêu cầu hồ sơ kiểm định theo tiêu chuẩn ASME.

Tuy nhiên, khả năng xác định chiều sâu khuyết tật của RT thường hạn chế hơn so với siêu âm UT.

Sự khác biệt giữa siêu âm mối hàn UT và chụp phim RT

Sự khác biệt giữa hai phương pháp nằm ở nguyên lý kiểm tra và cách tiếp cận khuyết tật. UT sử dụng sóng âm để phát hiện và định vị khuyết tật ngầm trong không gian ba chiều, trong khi RT sử dụng tia X để tạo hình ảnh hai chiều của cấu trúc bên trong.

Theo Tháp Kim, UT phù hợp với việc phân tích chi tiết và định lượng khuyết tật, còn RT phù hợp với việc quan sát trực quan và lưu trữ hồ sơ kiểm tra.

Ngoài ra, UT không yêu cầu khu vực cách ly bức xạ như RT, trong khi RT cần kiểm soát nghiêm ngặt về an toàn do sử dụng tia X.

Bảng so sánh phương pháp UT và RT trong kiểm tra mối hàn

Ứng dụng UT và RT trong chế tạo bồn bể công nghiệp

Trong chế tạo bồn bể, các mối hàn giáp mối thường yêu cầu kiểm tra nghiêm ngặt để đảm bảo khả năng chịu áp lực và độ kín. Siêu âm UT được sử dụng để phát hiện các khuyết tật ngầm có thể ảnh hưởng đến độ bền kết cấu.

Trong khi đó, chụp phim RT được áp dụng khi cần minh chứng chất lượng mối hàn thông qua hình ảnh, đặc biệt trong các dự án tuân thủ tiêu chuẩn ASME.

Theo Tháp Kim, việc kết hợp cả hai phương pháp trong một số trường hợp giúp nâng cao độ tin cậy của quá trình kiểm tra không phá hủy NDT.

Góc nhìn kiểm định chất lượng mối hàn trong thực tế

Tại Tháp Kim, việc lựa chọn giữa siêu âm mối hàn UT và chụp phim RT không chỉ phụ thuộc vào tiêu chuẩn kỹ thuật mà còn dựa trên đặc điểm kết cấu, chiều dày vật liệu và yêu cầu kiểm định của từng dự án. Mỗi phương pháp đều có vai trò riêng trong việc đảm bảo chất lượng mối hàn.

Hiểu đúng nguyên lý, đánh giá đúng loại khuyết tật và áp dụng đúng phương pháp kiểm tra không phá hủy là nền tảng để đảm bảo an toàn vận hành và tuổi thọ của bồn bể trong môi trường công nghiệp
