Phân Biệt Côn Thu Đồng Tâm Và Lệch Tâm Trong Hệ Thống Đường Ống
Côn thu đồng tâm và lệch tâm trong vận hành đường ống
Côn thu đồng tâm và lệch tâm là hai dạng bầu giảm hàn phổ biến trong hệ thống phụ kiện đường ống, được sử dụng để chuyển đổi đường kính ống trong quá trình dẫn lưu chất. Mặc dù cùng chức năng giảm kích thước, nhưng hình học thiết kế của từng loại tạo ra sự khác biệt rõ rệt về dòng chảy, áp suất và khả năng vận hành trong các hệ thống như bơm ly tâm hay đường ống hóa chất. Theo Tháp Kim, việc lựa chọn đúng loại bầu giảm không chỉ liên quan đến lắp đặt mà còn ảnh hưởng trực tiếp đến hiệu suất và độ bền của toàn bộ hệ thống.

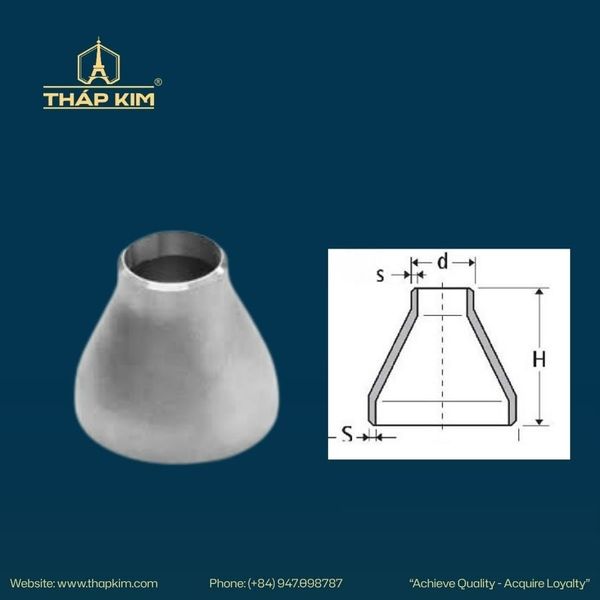

Đặc điểm côn thu đồng tâm trong đường ống
Cấu tạo hình học của concentric reducer
Côn thu đồng tâm hay còn gọi là concentric reducer là loại bầu giảm có trục đối xứng, trong đó tâm của hai đầu ống nằm trên cùng một đường thẳng. Thiết kế này giúp dòng chảy được phân bố đều quanh trục ống, hạn chế sự mất cân bằng áp suất.
Cấu trúc đồng tâm phù hợp với các hệ thống không yêu cầu kiểm soát hiện tượng tích tụ khí hoặc lắng đọng chất lỏng.
Ảnh hưởng đến dòng chảy và áp suất
Do tính đối xứng, côn thu đồng tâm tạo điều kiện cho dòng chảy chuyển tiếp mượt mà, giảm thiểu nhiễu loạn trong nhiều trường hợp. Tuy nhiên, trong các hệ thống có sự hiện diện của khí hoặc hơi, thiết kế này có thể tạo điểm tích tụ gây ảnh hưởng đến vận hành.

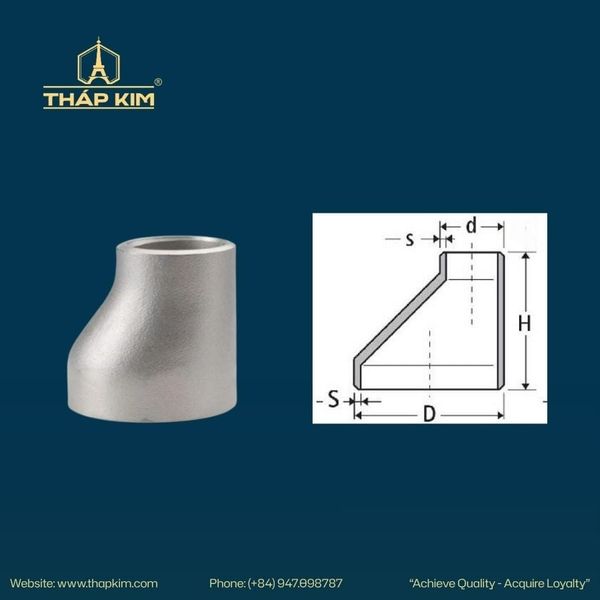

Vai trò của côn thu lệch tâm trong hệ thống bơm
Cấu tạo và nguyên lý vận hành của eccentric reducer
Côn thu lệch tâm hay eccentric reducer có thiết kế một bên phẳng, một bên nghiêng, khiến tâm hai đầu ống không trùng nhau. Điều này tạo ra bề mặt đáy hoặc đỉnh phẳng tùy theo hướng lắp đặt.
Thiết kế lệch tâm giúp kiểm soát dòng chảy trong các hệ thống có yêu cầu đặc biệt như tránh tích tụ khí hoặc đảm bảo dòng chảy đầy.
Kiểm soát xâm thực trong hệ thống bơm ly tâm
Trong hệ thống bơm ly tâm, côn thu lệch tâm thường được lắp đặt ở đầu hút để tránh hiện tượng xâm thực do bọt khí. Khi lắp đúng chiều, phần đáy phẳng giúp loại bỏ vùng tích tụ khí, đảm bảo dòng chất lỏng ổn định vào bơm.
Việc sử dụng sai loại côn thu trong vị trí này có thể làm giảm hiệu suất bơm và gây rung động trong hệ thống.
Khác biệt kỹ thuật giữa côn thu đồng tâm và lệch tâm
Sự khác biệt chính giữa hai loại bầu giảm hàn nằm ở hình học thiết kế và cách ảnh hưởng đến dòng chảy. Côn thu đồng tâm duy trì trục dòng chảy thẳng, phù hợp với các tuyến ống đứng hoặc hệ thống không nhạy với khí.
Ngược lại, côn thu lệch tâm cho phép kiểm soát vị trí dòng chảy, hạn chế hiện tượng xâm thực và tích tụ khí trong các hệ thống bơm ly tâm hoặc đường ống hóa chất.
Việc lựa chọn giữa concentric reducer và eccentric reducer cần dựa trên điều kiện vận hành cụ thể thay vì chỉ dựa vào kích thước đường ống.
Bảng so sánh kỹ thuật côn thu đồng tâm và lệch tâm
Vai trò bầu giảm hàn trong hệ thống đường ống
Bầu giảm hàn được sử dụng rộng rãi trong các hệ thống phụ kiện đường ống nhằm điều chỉnh lưu lượng và áp suất dòng chảy. Trong các hệ thống dẫn hóa chất hoặc chất lỏng có tính ăn mòn, việc lựa chọn đúng loại reducer giúp đảm bảo tính ổn định và an toàn vận hành.
Theo Tháp Kim, các hệ thống yêu cầu kiểm soát dòng chảy chính xác như bơm ly tâm hoặc đường ống hóa chất thường ưu tiên sử dụng côn thu lệch tâm để tránh các vấn đề liên quan đến khí và xâm thực.
Góc nhìn lựa chọn phụ kiện đường ống trong vận hành thực tế
Tại Tháp Kim, việc lựa chọn côn thu đồng tâm và lệch tâm không chỉ dựa trên bản vẽ thiết kế mà còn được đánh giá theo điều kiện vận hành thực tế của hệ thống. Các yếu tố như hướng dòng chảy, vị trí lắp đặt và đặc tính lưu chất đều ảnh hưởng đến hiệu quả sử dụng của bầu giảm hàn.
Hiểu đúng nguyên lý dòng chảy, lựa chọn đúng loại phụ kiện và lắp đặt đúng vị trí là nền tảng để đảm bảo hệ thống đường ống vận hành ổn định, hạn chế sự cố và duy trì hiệu suất lâu dài.
