Khai Triển Phễu Côn (Đáy Nón): Phương Pháp Tính Toán & Trải Phôi Kim Loại Tấm
Khai triển phễu côn trong gia công kim loại tấm và kết cấu công nghiệp
Khai triển phễu côn là quá trình chuyển đổi hình học từ dạng không gian của chóp nón hoặc phễu trút liệu sang hình trải phẳng trên kim loại tấm để phục vụ cắt và gia công. Phương pháp này được sử dụng rộng rãi trong chế tạo silo xi măng, phễu trút liệu và các thiết bị công nghiệp, nơi yêu cầu độ chính xác hình học và khả năng lắp ráp cao.
Việc khai triển đúng hình học giúp đảm bảo khi cuốn và hàn, phễu đạt được độ tròn, độ kín và kích thước thiết kế, đồng thời hạn chế sai lệch trong quá trình gia công.
Khái niệm khai triển phễu côn trong gia công kim loại tấm
Phễu côn là chi tiết có dạng hình nón hoặc nón cụt, thường được sử dụng để dẫn vật liệu rời như xi măng, cát hoặc hạt trong các hệ thống công nghiệp. Do bề mặt của phễu là mặt cong không thể trải trực tiếp, cần phải thực hiện khai triển để đưa về dạng phẳng trước khi cắt tôn.

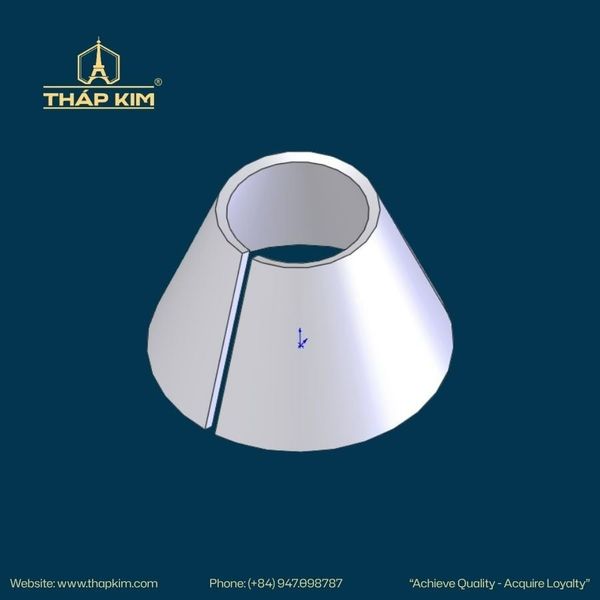

Quá trình khai triển phễu côn dựa trên nguyên lý hình học, trong đó bề mặt nón được chuyển thành một cung tròn với bán kính và góc mở tương ứng. Hình trải này sau đó được sử dụng để cắt kim loại tấm và cuốn thành hình thực tế.
Phương pháp tính toán hình trải phễu côn

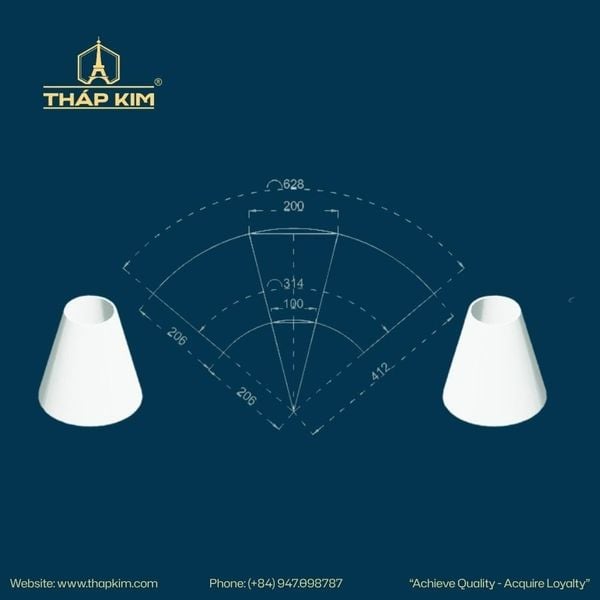

Đối với phễu côn đồng tâm, hình trải là một phần của hình tròn, trong đó bán kính cung bằng chiều dài đường sinh của nón. Góc mở của cung được xác định dựa trên chu vi đáy của phễu.
Việc tính toán chính xác các thông số này là yếu tố quan trọng để đảm bảo sau khi cuốn, hai mép tôn khớp với nhau mà không bị thiếu hụt hoặc chồng lấn. Trong thực tế, các công thức hình học được áp dụng để xác định bán kính khai triển và góc cung tương ứng.
Trường hợp phễu lệch tâm và hình học phức tạp
Đối với hình trải phễu lệch tâm, việc khai triển trở nên phức tạp hơn do trục của phễu không trùng với tâm đáy. Trong trường hợp này, hình trải không còn là cung tròn đơn giản mà phải được chia thành nhiều phần nhỏ để tính toán chính xác.
Phương pháp chia đoạn hoặc sử dụng phần mềm Autocad thường được áp dụng để dựng hình và kiểm soát sai số trong quá trình khai triển.
Phần mềm được sử dụng như thế nào trong khai triển kim loại tấm
Trong thực tế sản xuất, phần mềm thiết kế như Autocad hoặc các phần mềm chuyên dụng cho gia công kim loại tấm được sử dụng để hỗ trợ quá trình khai triển. Các phần mềm này cho phép dựng hình chính xác, tính toán tự động và xuất bản vẽ cắt phôi.
Việc sử dụng phần mềm giúp giảm sai số so với phương pháp thủ công, đặc biệt trong các chi tiết có hình học phức tạp hoặc yêu cầu dung sai gá lắp chặt chẽ.
Trải phôi kim loại tấm và yếu tố dung sai
Sau khi hoàn thành khai triển, hình trải được sử dụng để cắt phôi kim loại tấm trước khi đưa vào công đoạn cuốn và hàn. Trong bước này, cần tính đến dung sai gá lắp và biến dạng vật liệu trong quá trình gia công.
Các yếu tố như độ dày tôn, bán kính uốn và phương pháp hàn có thể ảnh hưởng đến kích thước thực tế của chi tiết sau khi hoàn thiện. Vì vậy, việc cộng trừ dung sai trong bản vẽ khai triển là cần thiết để đảm bảo sản phẩm đạt đúng kích thước thiết kế.
Khai triển phễu côn được ứng dụng trong những lĩnh vực nào

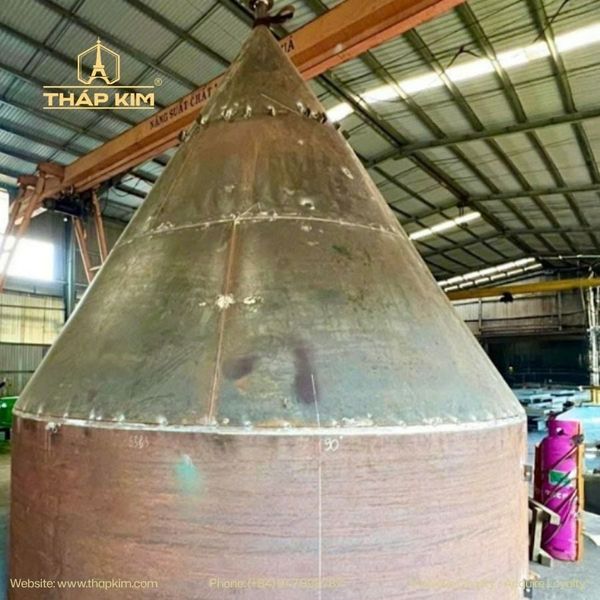

Khai triển phễu côn được sử dụng phổ biến trong chế tạo silo xi măng, phễu trút liệu, hệ thống vận chuyển vật liệu rời và các thiết bị chứa công nghiệp. Những ứng dụng này yêu cầu chi tiết có độ kín cao và khả năng chịu tải tốt.
Trong các hệ thống này, độ chính xác của hình trải ảnh hưởng trực tiếp đến khả năng lắp ráp và vận hành. Sai lệch nhỏ trong quá trình khai triển có thể dẫn đến biến dạng hoặc khó khăn trong việc ghép nối các chi tiết.
Vai trò của khai triển chính xác gia công phễu côn
Khai triển phễu côn không chỉ là bước chuẩn bị hình học mà còn là yếu tố quyết định chất lượng của toàn bộ quá trình gia công. Khi hình trải được tính toán chính xác, quá trình cắt, cuốn và hàn sẽ diễn ra thuận lợi hơn, giảm thiểu sai sót và tối ưu chi phí sản xuất.
Hiểu đúng phương pháp khai triển, lựa chọn công cụ phù hợp và kiểm soát dung sai là điều kiện quan trọng để đảm bảo sản phẩm đạt yêu cầu kỹ thuật và vận hành ổn định trong môi trường công nghiệp.
