Dung Sai Lắp Ghép Và Bảng Tra Tiêu Chuẩn Trong Gia Công Cơ Khí

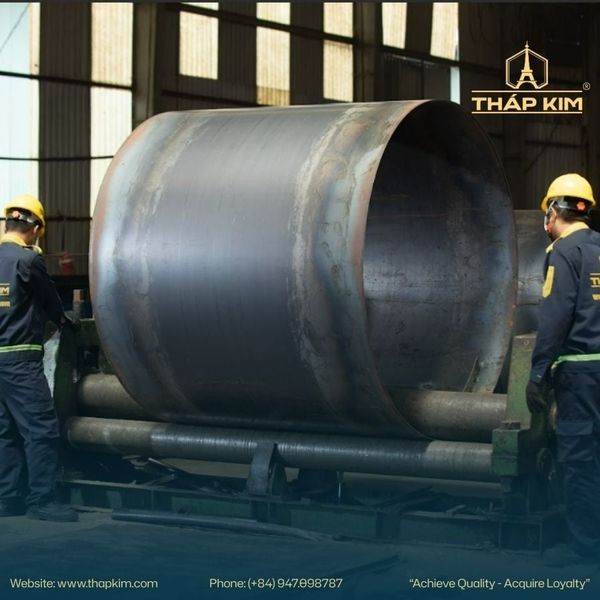

Khái niệm dung sai kích thước và tầm quan trọng trong lắp ghép

Trong lĩnh vực chế tạo máy và cơ khí chính xác, việc gia công một chi tiết đạt kích thước tuyệt đối theo bản vẽ là điều bất khả thi do ảnh hưởng của máy móc, dụng cụ cắt và nhiệt độ. Chính vì vậy, khái niệm dung sai cơ khí ra đời như một quy ước kỹ thuật về giới hạn sai số cho phép, đảm bảo tính lắp lẫn và đồng bộ của sản phẩm. Việc kiểm soát chặt chẽ dung sai kích thước có ý nghĩa sống còn đối với các dự án kết cấu thép quy mô lớn hay thiết bị thủy công, nơi mà hàng trăm chi tiết phải được liên kết với nhau một cách hoàn hảo.

Dựa trên tiêu chuẩn dung sai ISO, các mối ghép trong cơ khí thường được chia thành ba nhóm chính tùy thuộc vào yêu cầu vận hành. Đối với các chi tiết cần chuyển động tương đối như trục tuabin hay cửa van phẳng, kỹ sư sẽ thiết lập mối ghép lỏng để tạo ra khe hở lắp ghép cần thiết cho việc bôi trơn và giãn nở nhiệt. Ngược lại, đối với các chi tiết cần cố định vĩnh viễn như bánh răng trên trục hay các mối nối kết cấu chịu lực, mối ghép chặt hoặc mối ghép trung gian sẽ được ưu tiên sử dụng để đảm bảo độ cứng vững cho toàn bộ hệ thống.

Mối liên hệ mật thiết giữa dung sai và độ nhám bề mặt

Một yếu tố kỹ thuật thường song hành với dung sai chính là độ nhám bề mặt. Trong gia công cơ khí, dung sai càng nhỏ (độ chính xác càng cao) thì yêu cầu về độ bóng bề mặt càng khắt khe. Nếu bề mặt chi tiết quá thô ráp với các nhấp nhô tế vi lớn, ma sát sẽ tăng lên làm mài mòn nhanh chóng các vị trí tiếp xúc, dẫn đến việc mất đi độ chính xác của khe hở lắp ghép ban đầu sau một thời gian ngắn vận hành. Do đó, tại các nhà máy cơ khí chuyên nghiệp như Tháp Kim, quy trình gia công chính xác luôn đòi hỏi sự kết hợp đồng bộ giữa việc kiểm soát kích thước hình học và xử lý hoàn thiện bề mặt đạt độ nhám Ra tiêu chuẩn.

Bảng tra dung sai tiêu chuẩn cho phép (Tham khảo ISO 2768)

Để thuận tiện cho quá trình thiết kế và nghiệm thu, các kỹ sư thường sử dụng bảng tra dung sai chung theo tiêu chuẩn ISO 2768 (dành cho các kích thước không ghi dung sai riêng biệt). Dưới đây là bảng tham khảo cấp độ dung sai trung bình (Medium - m) thường được áp dụng trong gia công kết cấu hàn và chi tiết máy thông dụng.

Đơn vị tính: mm

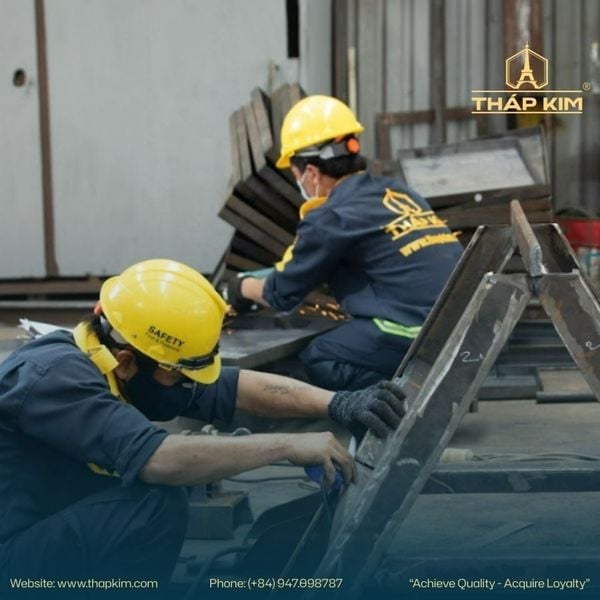

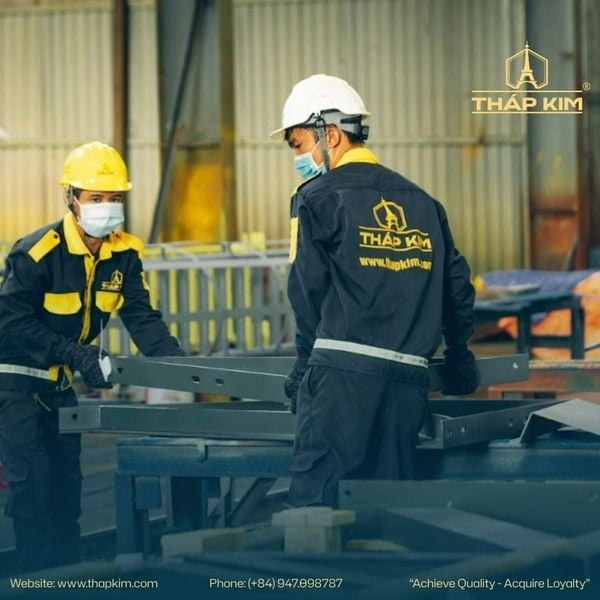

Năng lực kiểm soát dung sai trong gia công tại Tháp Kim

Hiểu rõ tầm quan trọng của sự chính xác, Tháp Kim đã đầu tư mạnh mẽ vào hệ thống hạ tầng sản xuất rộng 31.800m2 cùng các trang thiết bị gia công hiện đại bậc nhất. Đối với các chi tiết yêu cầu độ chính xác cao như mặt bích, trục quay hay khe van thủy điện, chúng tôi sử dụng máy cắt Laser Fiber và các máy gia công CNC chuyên dụng để đảm bảo dung sai nằm trong giới hạn cho phép, đồng thời đạt được độ nhám bề mặt tối ưu mà không cần qua nhiều bước gia công nguội.

Đặc biệt, quy trình kiểm soát chất lượng QA/QC tại Tháp Kim không chỉ dừng lại ở việc đo đạc từng chi tiết đơn lẻ. Chúng tôi tận dụng lợi thế bãi tập kết rộng 18.000m2 và hệ thống cẩu trục 20 tấn để thực hiện quy trình Lắp thử (Trial Assembly) cho các cấu kiện siêu trường siêu trọng. Tại đây, các kỹ sư sẽ kiểm tra thực tế khe hở lắp ghép và độ đồng tâm của toàn bộ hệ thống trước khi xuất xưởng. Quy trình này giúp loại bỏ hoàn toàn các rủi ro sai lệch kích thước, đảm bảo việc lắp đặt tại công trường diễn ra nhanh chóng và chính xác tuyệt đối theo đúng tiêu chuẩn thiết kế.
