Cấu Tạo Và Nguyên Lý Hoạt Động Của Thiết Bị Trao Đổi Nhiệt Dạng Ống Chùm
Cấu tạo và nguyên lý hoạt động của thiết bị trao đổi nhiệt ống chùm
Thiết bị trao đổi nhiệt ống chùm là một trong những loại thiết bị truyền nhiệt phổ biến trong công nghiệp, được sử dụng để trao đổi nhiệt giữa hai dòng chất lỏng hoặc khí có nhiệt độ khác nhau mà không trộn lẫn với nhau. Thiết bị này thường được gọi là shell and tube heat exchanger, với cấu trúc gồm một chùm ống truyền nhiệt đặt bên trong vỏ thiết bị. Nhờ thiết kế đơn giản nhưng hiệu quả, thiết bị trao đổi nhiệt ống chùm được sử dụng rộng rãi trong các hệ thống bình ngưng tụ, bộ giải nhiệt dầu và nhiều dây chuyền công nghiệp khác.
Thiết bị trao đổi nhiệt ống chùm là gì trong hệ thống công nghiệp
Thiết bị trao đổi nhiệt ống chùm là thiết bị cho phép truyền nhiệt giữa hai môi chất thông qua bề mặt kim loại của các ống truyền nhiệt. Một môi chất chảy bên trong chùm ống, trong khi môi chất còn lại chảy bên ngoài ống nhưng nằm trong vỏ thiết bị. Nhiệt lượng được truyền từ môi chất có nhiệt độ cao sang môi chất có nhiệt độ thấp thông qua thành ống.
Cơ chế này giúp hai môi chất không tiếp xúc trực tiếp với nhau, nhưng vẫn đảm bảo quá trình trao đổi nhiệt diễn ra hiệu quả. Chính vì vậy, thiết bị trao đổi nhiệt dạng ống chùm được sử dụng phổ biến trong các ngành công nghiệp hóa chất, năng lượng, dầu khí và chế biến thực phẩm.

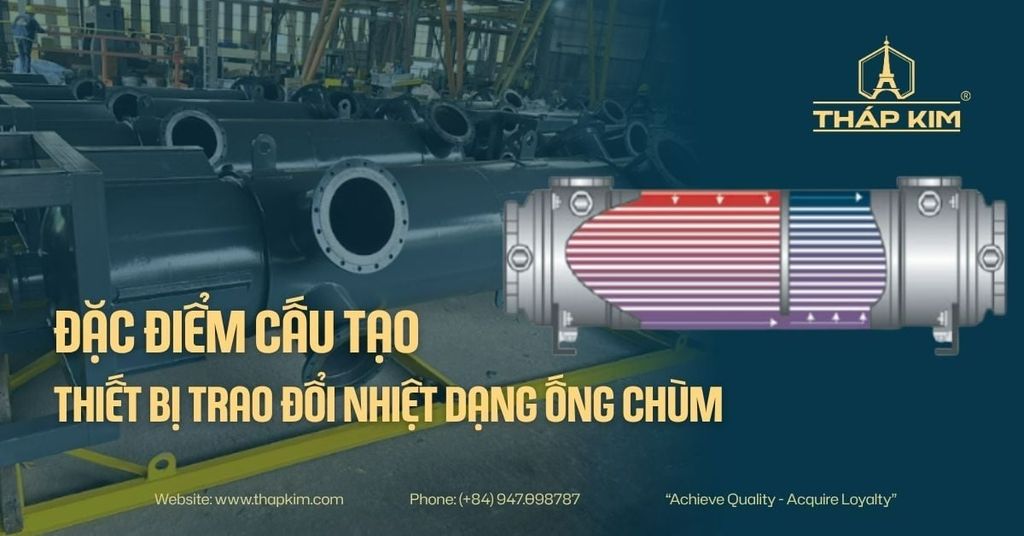

Cấu tạo cơ bản của thiết bị trao đổi nhiệt ống chùm
Một thiết bị trao đổi nhiệt ống chùm thường bao gồm nhiều bộ phận chính được thiết kế để tối ưu quá trình truyền nhiệt và đảm bảo độ bền khi vận hành trong môi trường công nghiệp.

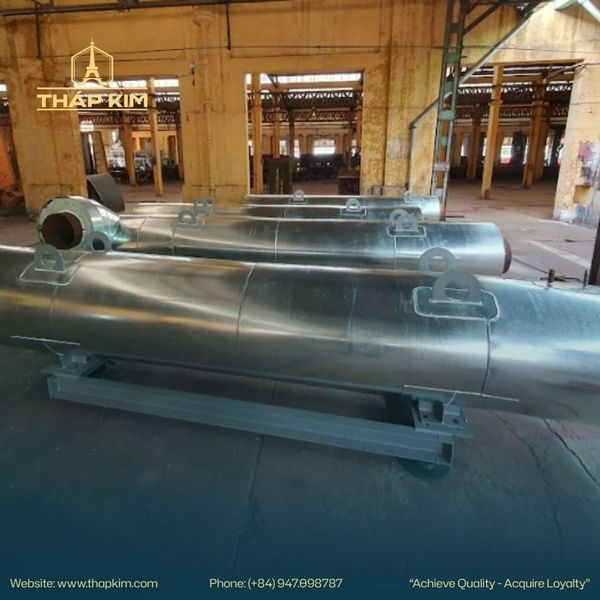

Vỏ thiết bị và dòng lưu chất phía vỏ
Phần vỏ ngoài của thiết bị, thường được gọi là shell, là nơi dòng môi chất thứ hai chảy qua để trao đổi nhiệt với chùm ống. Vỏ thiết bị thường được chế tạo từ thép carbon hoặc thép hợp kim tùy theo điều kiện nhiệt độ và áp suất làm việc.
Dòng môi chất trong vỏ thường được dẫn hướng bởi các tấm vách ngăn nhằm tăng hiệu quả truyền nhiệt và kiểm soát hướng dòng chảy.

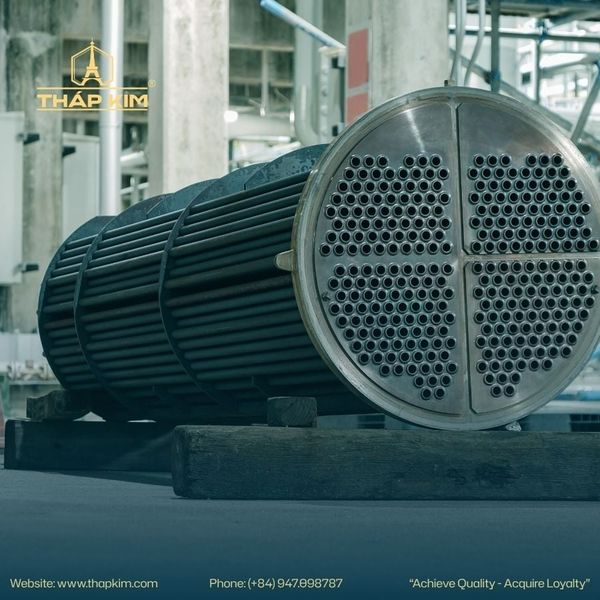

Chùm ống truyền nhiệt
Chùm ống truyền nhiệt là bộ phận quan trọng nhất của thiết bị. Các ống kim loại được sắp xếp song song và cố định tại hai đầu bằng mặt sàng. Môi chất có nhiệt độ khác sẽ chảy bên trong các ống này và trao đổi nhiệt với dòng môi chất bên ngoài.
Vật liệu chế tạo ống truyền nhiệt có thể là thép không gỉ, đồng hoặc hợp kim đặc biệt, tùy thuộc vào tính chất của môi chất và điều kiện vận hành.
Mặt sàng và hệ thống cố định ống
Mặt sàng là tấm kim loại có nhiều lỗ để cố định và giữ vị trí của các ống truyền nhiệt. Các ống được gắn chặt vào mặt sàng bằng phương pháp loe ống hoặc hàn nhằm đảm bảo độ kín và độ bền trong quá trình vận hành.
Mặt sàng đóng vai trò quan trọng trong việc giữ cho chùm ống ổn định và đảm bảo môi chất trong vỏ không trộn lẫn với môi chất trong ống.
Vách ngăn và điều hướng dòng chảy
Vách ngăn, còn gọi là baffle, được đặt bên trong vỏ thiết bị để điều hướng dòng chảy của môi chất phía vỏ. Các vách ngăn này buộc dòng môi chất phải đi theo đường zigzag qua chùm ống, từ đó tăng thời gian tiếp xúc và nâng cao hiệu quả truyền nhiệt.
Ngoài ra, vách ngăn còn giúp cố định chùm ống và giảm rung động khi thiết bị hoạt động.
Nguyên lý hoạt động của thiết bị trao đổi nhiệt dạng ống chùm
Nguyên lý hoạt động của thiết bị trao đổi nhiệt ống chùm dựa trên quá trình truyền nhiệt qua thành ống kim loại. Khi hai dòng môi chất có nhiệt độ khác nhau chảy qua thiết bị, nhiệt lượng sẽ truyền từ môi chất nóng sang môi chất lạnh.
Thông thường, một môi chất sẽ đi bên trong chùm ống, trong khi môi chất còn lại chảy trong vỏ thiết bị. Nhờ sự chênh lệch nhiệt độ giữa hai môi chất, nhiệt lượng được truyền qua thành ống và làm thay đổi nhiệt độ của cả hai dòng.
Trong nhiều ứng dụng, dòng chảy được thiết kế theo dạng ngược chiều để tăng hiệu quả trao đổi nhiệt. Khi đó, môi chất nóng và môi chất lạnh chảy theo hai hướng ngược nhau, giúp duy trì chênh lệch nhiệt độ dọc theo toàn bộ chiều dài thiết bị.
Ứng dụng của thiết bị trao đổi nhiệt ống chùm trong công nghiệp
Thiết bị trao đổi nhiệt ống chùm được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng làm việc ổn định trong môi trường nhiệt độ và áp suất cao. Cấu trúc gồm vỏ thiết bị và chùm ống truyền nhiệt cho phép thiết bị xử lý các dòng môi chất có tính chất khác nhau, đồng thời đảm bảo hai dòng lưu chất không tiếp xúc trực tiếp với nhau. Nhờ đặc điểm này, thiết bị trao đổi nhiệt dạng ống chùm thường được lựa chọn cho các hệ thống cần truyền nhiệt hiệu quả và vận hành liên tục trong thời gian dài.
Trong hệ thống bình ngưng tụ của nhà máy điện
Trong các nhà máy nhiệt điện và nhà máy điện công nghiệp, thiết bị trao đổi nhiệt ống chùm thường được sử dụng làm bình ngưng tụ. Sau khi hơi nước đi qua tuabin để tạo ra năng lượng cơ học, hơi nước cần được ngưng tụ trở lại thành nước để tái sử dụng trong chu trình. Quá trình này diễn ra trong thiết bị trao đổi nhiệt, nơi hơi nước nóng tiếp xúc gián tiếp với dòng nước làm mát chảy trong chùm ống truyền nhiệt.
Nhờ diện tích truyền nhiệt lớn của chùm ống và sự điều hướng dòng chảy bởi các vách ngăn, thiết bị có thể làm ngưng tụ hơi nước một cách hiệu quả. Điều này giúp duy trì hiệu suất của chu trình nhiệt và đảm bảo hệ thống vận hành ổn định.
Trong hệ thống giải nhiệt dầu công nghiệp
Trong các hệ thống máy móc công nghiệp như tuabin, máy nén khí hoặc hệ thống thủy lực mà Tháp Kim tham gia thi công, dầu bôi trơn thường tăng nhiệt độ trong quá trình làm việc. Nếu nhiệt độ dầu vượt quá giới hạn cho phép, độ nhớt của dầu sẽ giảm và ảnh hưởng đến hiệu quả bôi trơn.
Thiết bị trao đổi nhiệt ống chùm được sử dụng như bộ giải nhiệt dầu để kiểm soát nhiệt độ của dầu bôi trơn. Trong hệ thống này, dầu nóng chảy qua một phía của thiết bị, trong khi nước làm mát chảy qua phía còn lại. Nhiệt lượng từ dầu được truyền qua thành ống sang nước làm mát, giúp dầu duy trì nhiệt độ ổn định trước khi quay trở lại hệ thống.
Trong ngành hóa chất và hóa dầu
Trong các nhà máy hóa chất và hóa dầu, thiết bị trao đổi nhiệt ống chùm đóng vai trò quan trọng trong việc kiểm soát nhiệt độ của các phản ứng hóa học. Nhiều phản ứng trong công nghiệp hóa chất yêu cầu nhiệt độ được duy trì trong một khoảng nhất định để đảm bảo hiệu suất phản ứng và chất lượng sản phẩm.
Thiết bị trao đổi nhiệt có thể được sử dụng để làm nóng hoặc làm lạnh dòng môi chất trong quá trình sản xuất. Ví dụ, trong các hệ thống chưng cất hoặc xử lý dầu khí, thiết bị trao đổi nhiệt được dùng để tiền gia nhiệt dòng nguyên liệu trước khi đưa vào tháp chưng cất hoặc làm mát sản phẩm sau phản ứng.
Trong hệ thống làm mát nước công nghiệp
Trong nhiều nhà máy sản xuất, hệ thống làm mát nước đóng vai trò quan trọng trong việc duy trì nhiệt độ của thiết bị và dây chuyền sản xuất. Thiết bị trao đổi nhiệt ống chùm thường được sử dụng để làm mát nước tuần hoàn trước khi nước quay trở lại hệ thống.
Trong trường hợp này, nước nóng từ hệ thống sản xuất sẽ truyền nhiệt cho dòng nước làm mát hoặc môi chất khác thông qua thành ống truyền nhiệt. Quá trình này giúp giữ nhiệt độ của hệ thống trong phạm vi cho phép và bảo vệ thiết bị khỏi hiện tượng quá nhiệt.
Trong các thiết bị chịu áp lực và bồn bể công nghiệp
Thiết bị trao đổi nhiệt ống chùm cũng được sử dụng trong các hệ thống bồn bể và thiết bị chịu áp lực nhằm kiểm soát nhiệt độ của môi chất chứa bên trong. Ví dụ, trong các bồn chứa hóa chất hoặc bình phản ứng, thiết bị trao đổi nhiệt có thể được lắp đặt để duy trì nhiệt độ ổn định cho quá trình sản xuất.
Việc kiểm soát nhiệt độ trong các thiết bị này không chỉ ảnh hưởng đến hiệu quả sản xuất mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn vận hành của toàn bộ hệ thống.
Vai trò của thiết bị trao đổi nhiệt ống chùm trong hệ thống công nghiệp
Thiết bị trao đổi nhiệt ống chùm là một trong những giải pháp truyền nhiệt hiệu quả và đáng tin cậy trong các hệ thống công nghiệp. Nhờ cấu trúc gồm vỏ thiết bị, chùm ống truyền nhiệt, mặt sàng và các vách ngăn điều hướng dòng chảy, thiết bị có thể vận hành ổn định trong nhiều điều kiện khác nhau.
Hiểu rõ cấu tạo và nguyên lý hoạt động của thiết bị trao đổi nhiệt ống chùm giúp lựa chọn đúng thiết kế, tối ưu hiệu suất truyền nhiệt và đảm bảo độ bền lâu dài trong các hệ thống công nghiệp.
