Cách Tính Lực Siết Bu Lông Cường Độ Cao 8.8, 10.9 & Bảng Tra Lực Siết
Lực siết bu lông cho cấp bền 8.8 và 10.9
Lực siết bu lông là thông số quan trọng quyết định khả năng làm việc của liên kết ren trong kết cấu thép và cơ khí. Giá trị này được kiểm soát thông qua momen xoắn khi sử dụng cờ lê lực hoặc torque wrench, nhằm tạo ra ứng suất kéo phù hợp trong thân bu lông. Theo Tháp Kim, việc xác định đúng lực siết không chỉ đảm bảo độ chặt mà còn ảnh hưởng trực tiếp đến khả năng chịu cắt và độ ổn định của liên kết trong điều kiện làm việc thực tế.

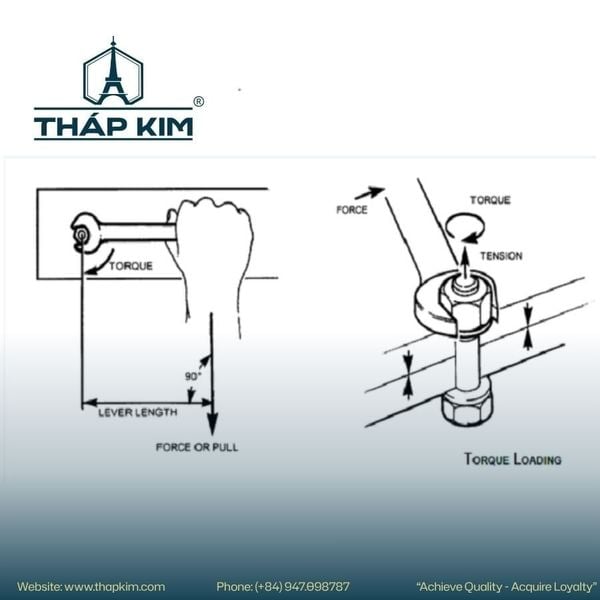

Cơ chế tạo lực kẹp của lực siết bu lông
Mối quan hệ giữa momen xoắn và ứng suất kéo
Khi siết bu lông bằng cờ lê lực, momen xoắn được chuyển hóa thành lực kéo dọc trục trong thân bu lông, tạo ra lực kẹp giữa các bề mặt liên kết. Lực này giúp các chi tiết không bị trượt và đảm bảo khả năng truyền tải lực.
Lực siết bu lông cần đạt giá trị đủ lớn để duy trì liên kết ổn định nhưng không vượt quá giới hạn chịu kéo của vật liệu.
Vai trò của ma sát và vòng đệm trong quá trình siết
Trong quá trình siết, một phần lớn momen xoắn bị tiêu hao do ma sát tại ren và bề mặt tiếp xúc. Việc sử dụng vòng đệm phẳng giúp phân bố lực đều và giảm biến dạng cục bộ tại bề mặt tiếp xúc.
Điều kiện bề mặt và hệ số ma sát có ảnh hưởng đáng kể đến giá trị lực siết thực tế.
Công thức tính lực siết bu lông theo momen xoắn
Quan hệ giữa lực siết và momen xoắn
Lực siết bu lông được tính thông qua mối quan hệ giữa momen xoắn, đường kính danh nghĩa và hệ số ma sát tổng hợp. Công thức tổng quát được sử dụng trong tính toán kỹ thuật:
T = K.F.d
Trong đó, T là momen xoắn, F là lực siết bu lông, d là đường kính danh nghĩa và K là hệ số ma sát tổng hợp. Giá trị K phụ thuộc vào điều kiện bề mặt, bôi trơn và loại ren.
Theo Tháp Kim, việc lựa chọn hệ số K phù hợp là yếu tố quan trọng để đảm bảo kết quả tính toán sát với thực tế.
Ứng dụng trong thực tế thi công
Trong thi công, lực siết thường được kiểm soát thông qua giá trị momen xoắn cài đặt trên torque wrench hoặc súng bắn bu lông. Việc hiệu chuẩn thiết bị và kiểm soát điều kiện bề mặt giúp đảm bảo lực siết đạt yêu cầu thiết kế.
Lực siết bu lông cấp bền 8.8 và 10.9 là gì
Đặc điểm cơ học của bu lông cường độ cao
Bu lông cấp bền 8.8 và 10.9 có giới hạn chịu kéo và chịu cắt cao, được sử dụng trong các liên kết chịu tải lớn như bu lông neo móng hoặc kết cấu thép công nghiệp.
Cấp bền càng cao thì khả năng chịu tải càng lớn nhưng yêu cầu kiểm soát lực siết cũng nghiêm ngặt hơn.
Ảnh hưởng của lực siết đến khả năng chịu cắt
Lực siết tạo ra ma sát giữa các bề mặt liên kết, từ đó giúp liên kết chịu tải cắt mà không xảy ra trượt. Nếu lực siết không đủ, liên kết có thể bị mất ổn định và giảm khả năng làm việc.
Việc kiểm soát lực siết chính xác giúp tối ưu khả năng chịu lực của bu lông trong điều kiện làm việc thực tế.
Bảng tra lực siết bu lông theo cấp bền
Công cụ kiểm soát lực siết trong thi công

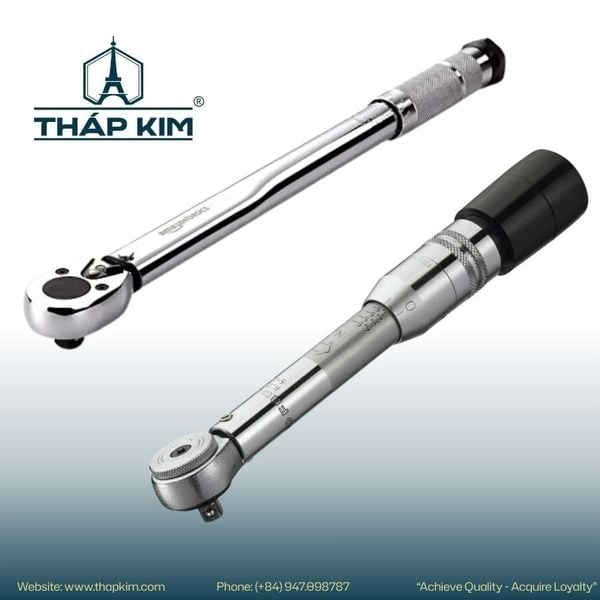

Sử dụng cờ lê lực và torque wrench
Cờ lê lực là thiết bị phổ biến dùng để kiểm soát momen xoắn khi siết bu lông. Thiết bị này cho phép cài đặt giá trị momen chính xác và đảm bảo lực siết đạt yêu cầu.
Trong các ứng dụng yêu cầu độ chính xác cao, torque wrench cần được hiệu chuẩn định kỳ.

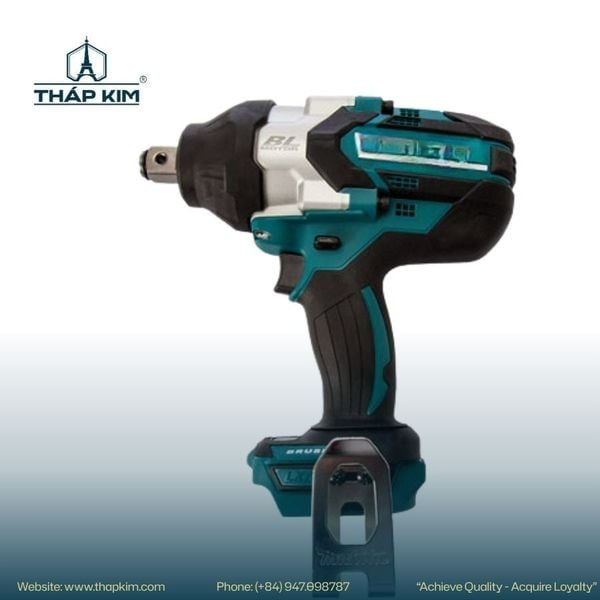

Ứng dụng súng bắn bu lông trong công nghiệp
Súng bắn bu lông được sử dụng trong các công việc cần tốc độ cao, tuy nhiên việc kiểm soát chính xác lực siết có thể khó hơn so với cờ lê lực. Vì vậy, cần kết hợp kiểm tra lại bằng thiết bị đo chuyên dụng.
Góc nhìn kiểm soát lực siết trong kết cấu thực tế
Tại Tháp Kim, lực siết bu lông được kiểm soát dựa trên sự kết hợp giữa tính toán lý thuyết và điều kiện thi công thực tế. Các yếu tố như ma sát, bề mặt tiếp xúc và thiết bị siết đều được xem xét để đảm bảo lực siết đạt yêu cầu thiết kế.
Hiểu đúng mối quan hệ giữa momen xoắn, lực siết và ứng suất kéo là nền tảng để đảm bảo liên kết bu lông làm việc ổn định, an toàn và duy trì hiệu quả trong thời gian dài
