Các Loại Mặt Bích Tiêu Chuẩn: Phân Biệt Bích Cổ Hàn (WN), Bích Trượt (SO) & Bích Mù
Các loại mặt bích là gì trong hệ thống đường ống công nghiệp

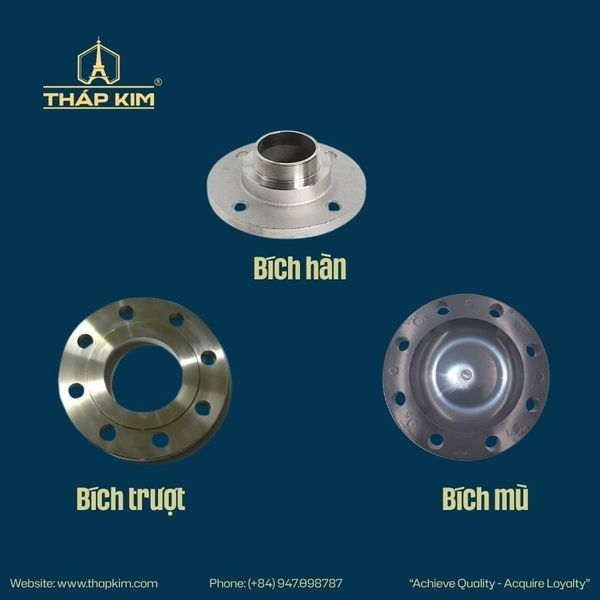

Các loại mặt bích là thành phần kết nối quan trọng trong hệ thống đường ống công nghiệp, được sử dụng để liên kết ống, van, thiết bị và các cụm cơ khí khác thành một hệ thống kín và có thể tháo lắp. Trong đó, các dạng phổ biến bao gồm bích cổ hàn, bích trượt và bích mù, mỗi loại có đặc điểm cấu tạo và phạm vi ứng dụng khác nhau tùy theo áp suất định mức, điều kiện vận hành và yêu cầu kỹ thuật.
Việc hiểu rõ sự khác biệt giữa các loại mặt bích giúp lựa chọn đúng giải pháp kết nối, đảm bảo độ kín, độ bền cơ học và an toàn cho toàn bộ hệ thống.
Khái niệm và vai trò của mặt bích thép trong hệ thống đường ống
Mặt bích thép là chi tiết cơ khí dạng đĩa tròn, có lỗ bu lông xung quanh để liên kết với một mặt bích khác thông qua bulong và ron đệm (gasket). Khi hai mặt bích được siết chặt với nhau, ron đệm nằm giữa sẽ tạo độ kín, ngăn không cho lưu chất rò rỉ ra bên ngoài.
Trong các hệ thống công nghiệp, mặt bích cho phép tháo lắp, bảo trì và thay thế thiết bị dễ dàng hơn so với phương pháp hàn cố định. Đây là lý do vì sao mặt bích được sử dụng rộng rãi trong các đường ống công nghệ, hệ thống dẫn chất lỏng và khí.
Đặc điểm cấu tạo của bích cổ hàn

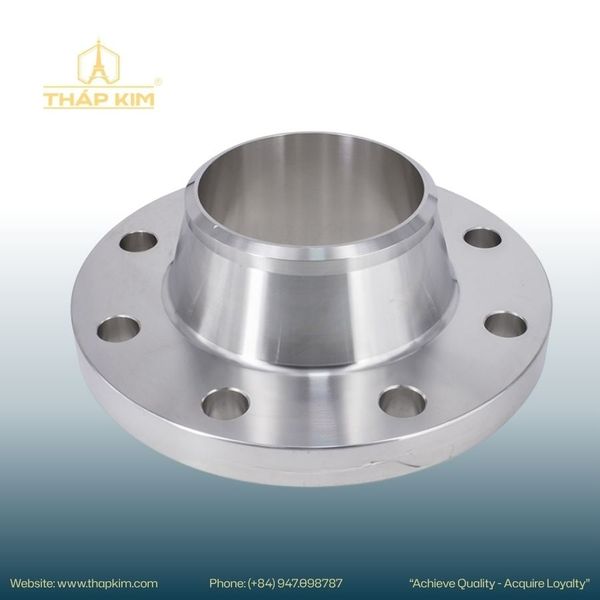

Bích cổ hàn, hay welding neck flange, là loại mặt bích có phần cổ dài được hàn trực tiếp vào ống. Phần cổ này có dạng côn, giúp phân bố ứng suất đều từ ống sang mặt bích ,giảm hiện tượng tập trung ứng suất tại vị trí hàn.
Nhờ cấu tạo này, bích cổ hàn có khả năng chịu áp lực cao và làm việc tốt trong các điều kiện nhiệt độ khắc nghiệt. Đây là loại mặt bích thường được sử dụng trong các hệ thống đường ống chịu áp lực lớn hoặc môi trường vận hành khắt khe.
Đặc điểm vận hành của bích trượt
Bích trượt, hay slip-on flange, là loại mặt bích được lắp trượt vào ống và sau đó hàn ở cả phía trong và phía ngoài để cố định. Cấu tạo đơn giản giúp quá trình lắp đặt nhanh và dễ thực hiện hơn so với bích cổ hàn.
Do không có phần cổ dài để phân bố ứng suất, bích trượt thường được sử dụng trong các hệ thống có áp suất thấp đến trung bình. Tuy nhiên, với việc hàn hai phía, loại bích này vẫn đảm bảo độ kín và độ bền trong nhiều ứng dụng công nghiệp.
Chức năng của bích mù trong hệ thống
Bích mù, hay blind flange, là loại mặt bích không có lỗ trung tâm, được sử dụng để bịt kín đầu ống hoặc đầu thiết bị. Khác với các loại bích kết nối, bích mù không dùng để dẫn lưu chất mà có chức năng đóng kín hệ thống.
Bích mù thường được sử dụng trong các trường hợp cần tạm thời hoặc vĩnh viễn ngắt dòng chảy, hoặc trong quá trình bảo trì, kiểm tra hệ thống.
Trong thực tế vận hành, bích mù thường được lắp tại các đầu chờ, nhánh dự phòng hoặc các vị trí cần ngắt dòng lưu chất tạm thời. Khi cần mở rộng hệ thống hoặc đấu nối thêm thiết bị, bích mù có thể được tháo ra và thay thế bằng các kết nối khác mà không ảnh hưởng đến cấu trúc chung.
Bảng so sánh các loại mặt bích phổ biến
Tiêu chuẩn mặt bích và áp suất định mức
Các loại mặt bích thường được sản xuất theo các tiêu chuẩn quốc tế như ANSI B16.5 hoặc tiêu chuẩn mặt bích JIS 10K. Những tiêu chuẩn này quy định kích thước, áp suất định mức, vật liệu và phương pháp chế tạo của mặt bích.
Áp suất định mức là yếu tố quan trọng trong việc lựa chọn mặt bích, bởi nó xác định khả năng chịu áp lực của kết nối trong điều kiện vận hành. Việc lựa chọn đúng tiêu chuẩn giúp đảm bảo độ kín và an toàn cho hệ thống đường ống.
Lựa chọn loại mặt bích phù hợp trong thiết kế hệ thống
Việc lựa chọn giữa bích cổ hàn, bích trượt và bích mù phụ thuộc vào điều kiện vận hành, áp suất định mức và yêu cầu kỹ thuật của hệ thống. Trong các hệ thống chịu áp lực cao, bích cổ hàn thường là lựa chọn phù hợp nhờ khả năng phân bố ứng suất tốt.
Đối với các hệ thống có áp suất thấp hơn và yêu cầu lắp đặt linh hoạt, bích trượt mang lại hiệu quả về chi phí và thời gian thi công. Trong khi đó, bích mù đóng vai trò quan trọng trong việc đảm bảo an toàn và khả năng bảo trì của hệ thống.
Hiểu đúng đặc điểm của từng loại mặt bích giúp đảm bảo hệ thống đường ống vận hành ổn định, hạn chế rò rỉ và đáp ứng các yêu cầu kỹ thuật trong môi trường công nghiệp.
