Bu Lông Neo (Bulong Móng) Là Gì? Quy Trình Lắp Đặt Định Vị Chân Cột Chính Xác
Bu lông neo (còn gọi là bu lông móng) là loại bu lông được chôn sẵn trong bê tông móng, có nhiệm vụ liên kết và cố định chân cột thép với nền móng, đảm bảo khả năng truyền tải trọng từ kết cấu thép xuống móng công trình. Trong các công trình nhà xưởng công nghiệp, bu lông neo được xem là chi tiết định vị nền tảng, quyết định độ chính xác lắp dựng và độ ổn định lâu dài của toàn bộ kết cấu.
Các kích thước bu lông móng phổ biến như M24, M30 thường được sử dụng cho cột thép nhà xưởng, cột cầu trục và các kết cấu chịu lực lớn.

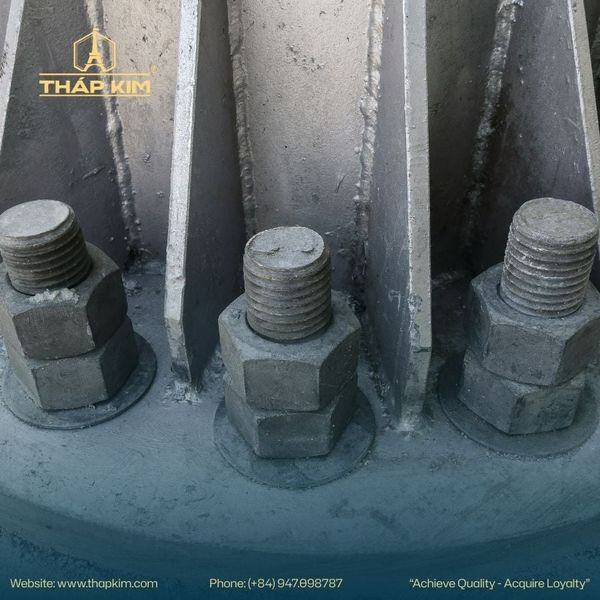

Vai trò của bu lông neo trong kết cấu thép công nghiệp
Trong kết cấu thép, bu lông neo không chỉ có nhiệm vụ giữ cột đứng vững mà còn trực tiếp tham gia:
- Truyền tải trọng đứng và tải trọng ngang.
- Chống nhổ cột khi chịu gió hoặc tải trọng động.
- Đảm bảo cột thép được lắp đúng tim, đúng cốt cao độ.
- Tạo điều kiện cho lắp dựng nhanh và chính xác.
Một sai lệch nhỏ ở bu lông neo có thể dẫn đến lệch cột, vặn bản đế, phát sinh chỉnh sửa hoặc thậm chí phải đục phá móng, gây tốn kém chi phí và ảnh hưởng tiến độ.
Phân loại bu lông neo thường dùng hiện nay
Bu lông neo được phân loại dựa trên hình dạng và phương pháp làm việc với bê tông móng.
Các loại phổ biến gồm:
- Bu lông neo chữ L, dễ chế tạo, dùng cho tải trọng trung bình.
- Bu lông neo chữ J, tăng khả năng bám dính trong bê tông.
- Bu lông neo dạng thẳng có bản mã hoặc đai neo, dùng cho tải trọng lớn.
- Bu lông neo tổ hợp, dùng cho cột thép lớn và công trình công nghiệp nặng.
Việc lựa chọn loại bu lông neo phụ thuộc vào tải trọng thiết kế, kích thước cột và điều kiện móng.
Bảng so sánh bu lông neo M24 và M30
Đây là hai kích thước được sử dụng nhiều nhất trong nhà xưởng thép tiền chế.
Trong thực tế, bu lông móng M30 thường được sử dụng cho cột chính nhà xưởng, nơi yêu cầu độ ổn định và an toàn cao.

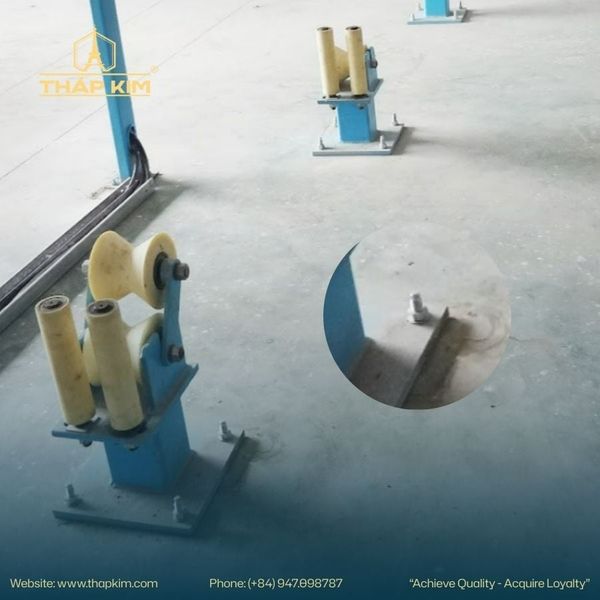

Quy trình lắp đặt bu lông neo chuẩn kỹ thuật
Lắp đặt bu lông neo là công đoạn đòi hỏi độ chính xác cao, thường được thực hiện trước khi đổ bê tông móng.
Quy trình cơ bản gồm:
- Xác định tim trục và cao độ móng theo bản vẽ.
- Gia công khung định vị bu lông neo.
- Cố định bu lông vào khung định vị.
- Kiểm tra tim, cốt và độ thẳng đứng.
- Đổ bê tông móng và bảo dưỡng.
- Tháo khung định vị sau khi bê tông đạt cường độ.
Trong suốt quá trình, bu lông neo phải được giữ cố định tuyệt đối, tránh xô lệch do rung động khi đổ bê tông.
Định vị tim cốt và kiểm soát sai số bu lông neo
Định vị tim cốt là yếu tố sống còn trong lắp đặt bu lông móng.
Yêu cầu kỹ thuật gồm:
- Sai lệch tim bu lông trong phạm vi cho phép của bản vẽ.
- Cao độ đầu bu lông đồng đều.
- Bu lông thẳng đứng, không nghiêng.
- Khoảng cách bu lông đúng vị trí lỗ bản đế cột thép.
Các công trình chuyên nghiệp thường sử dụng:
- Khung thép định vị bu lông.
- Máy thủy bình hoặc laser cân bằng.
- Kiểm tra chéo nhiều lần trước khi đổ bê tông.
Vật liệu làm bu lông neo và yêu cầu kỹ thuật
Vật liệu làm bu lông neo thường là thép cacbon hoặc thép hợp kim, tùy theo yêu cầu chịu lực. Bu lông neo không chỉ là thanh thép được chôn vào móng, mà là chi tiết chịu lực quan trọng, ảnh hưởng trực tiếp đến độ ổn định của cột thép và toàn bộ khung kết cấu. Do đó, việc lựa chọn vật liệu và kiểm soát chất lượng bu lông neo phải được thực hiện nghiêm ngặt ngay từ đầu.
Tùy theo yêu cầu chịu lực và điều kiện làm việc, bu lông neo thường được chế tạo từ các loại thép sau:
Bu lông neo tiêu chuẩn dùng thép CT3 hoặc SS400:
Đây là các mác thép carbon thấp, có đặc tính:
- Dễ gia công, dễ uốn và tạo hình.
- Phù hợp cho các công trình tải trọng vừa và nhỏ.
- Được sử dụng phổ biến cho nhà xưởng nhẹ, kết cấu phụ, cột thép không chịu tải lớn.
Loại này phù hợp khi bu lông neo chủ yếu đóng vai trò định vị và giữ ổn định hình học, không phải chịu lực kéo lớn.
Bu lông neo chịu lực cao dùng thép C45 hoặc thép hợp kim
Đối với các công trình:
- Nhà xưởng công nghiệp nặng.
- Cột thép chịu lực lớn.
- Kết cấu có tải trọng động hoặc rung.
-Bu lông neo thường được chế tạo từ thép C45 hoặc thép hợp kim, có ưu điểm:
- Cường độ cao.
- Khả năng chịu kéo và chịu cắt tốt.
- Ít biến dạng khi chịu tải lớn.
- Phù hợp cho bu lông móng M24, M30, M36 trong kết cấu chính.
Xử lý bề mặt bu lông neo
Tùy điều kiện môi trường, bề mặt bu lông neo có thể được xử lý bằng:
- Mạ kẽm nhúng nóng để chống ăn mòn trong môi trường ngoài trời, ẩm ướt hoặc ven biển.
- Sơn chống gỉ công nghiệp trong môi trường trong nhà hoặc ít ăn mòn.
Việc xử lý bề mặt giúp kéo dài tuổi thọ bu lông và hạn chế rỉ sét gây suy giảm khả năng liên kết.
Yêu cầu kỹ thuật bắt buộc đối với bu lông neo
Để đảm bảo an toàn kết cấu, bu lông neo phải đáp ứng đầy đủ các yêu cầu sau:
Có chứng chỉ vật liệu rõ ràng
Mỗi lô bu lông neo phải kèm theo:
- Chứng chỉ CO/CQ.
- Thông tin mác thép, giới hạn chảy, giới hạn bền.
- Nguồn gốc vật liệu minh bạch.
Điều này đặc biệt quan trọng đối với công trình công nghiệp và dự án yêu cầu nghiệm thu chặt chẽ.
Gia công ren chính xác
Phần ren của bu lông neo phải:
- Đúng bước ren và đường kính thiết kế.
- Ăn khớp tốt với đai ốc.
- Không bị sứt mẻ, lẹm ren hoặc lệch tâm.
Ren sai hoặc kém chất lượng sẽ khiến lực siết không đạt yêu cầu và làm giảm khả năng chịu lực của liên kết.
Không cong vênh, nứt gãy hoặc khuyết tật bề mặt
Bu lông neo đạt chuẩn phải:
- Thẳng trục, không cong.
- Không nứt, rỗ bề mặt.
- Không bị xước sâu ảnh hưởng đến tiết diện chịu lực.
Các khuyết tật này nếu không kiểm soát sẽ dẫn đến nguy cơ phá hoại sớm khi chịu tải.
Những lỗi thường gặp khi lắp đặt bu lông neo
Một số lỗi phổ biến gồm:
- Lệch tim, sai khoảng cách bu lông.
- Cao độ không đồng đều.
- Bu lông nghiêng, khó lắp cột.
- Ren bị hư hỏng do không bảo vệ khi đổ bê tông.
Những lỗi này có thể khiến việc lắp dựng cột thép gặp khó khăn, thậm chí phải xử lý bằng biện pháp kỹ thuật phức tạp.
Bu lông neo quyết định tiến độ lắp dựng kết cấu thép
Bu lông neo được lắp đặt đúng ngay từ đầu sẽ giúp:
- Lắp dựng cột thép nhanh chóng.
- Giảm chỉnh sửa tại công trường.
- Đảm bảo liên kết chân cột an toàn.
- Rút ngắn thời gian hoàn thiện móng và khung thép.
Ngược lại, sai sót ở bu lông móng thường gây chậm tiến độ dây chuyền cho toàn bộ dự án.
Bu lông neo quyết định độ chính xác lắp dựng kết cấu thép
Bu lông neo tuy là chi tiết nhỏ nhưng lại giữ vai trò nền tảng trong toàn bộ hệ kết cấu thép công nghiệp. Việc lựa chọn đúng kích thước bu lông móng M24, M30, sử dụng vật liệu phù hợp và tuân thủ nghiêm ngặt quy trình lắp đặt, định vị tim cốt chính xác là điều kiện tiên quyết để cột thép được lắp dựng an toàn, đúng kỹ thuật và đạt hiệu quả đầu tư lâu dài.
Tại Tháp Kim, bu lông neo không được xem là hạng mục phụ mà là một phần của hệ kết cấu chịu lực cần được kiểm soát chặt chẽ từ khâu thiết kế, gia công đến lắp đặt tại công trường. Việc chuẩn hóa từng chi tiết bu lông móng giúp Tháp Kim đảm bảo độ ổn định lâu dài của công trình, hạn chế rủi ro sai lệch hình học và tăng độ tin cậy trong vận hành thực tế.
